Стационарный газоанализатор SWG 300

Электрохимический метод анализа
Содержание кислорода O2 в анализируемом газе измеряется электрохимическим сенсором. Электрохимический 3-х-электродный сенсор работает по принципу газовой диффузии. Приемущества такого метода: сигнал на выходе сенсора прямопропорционален и линеен к объемной концентрации (в % или ppm) исследуемых компонентов газа.

Анализ NO может осуществляться эл. хим. сенсорами. Эта функция сравнима с работой батарейки. Газ, который выбирается сенсором селективно, вырабатывает напряжение, которое пропорционально концентрации газа. Электрохимические сенсоры очень маленькие и удобны в использовании. Исходя из этих особенностей, блок анализа может быть небольшим, гибким и размещаться в непосредственной близости от точки отбора газа. Сенсор используется для измерения концентрации NO. NO сенсор используется для определения NOx. Незначительная доля NO2 в дымовых газах (обычно ниже 5% от NOx) не измеряется NO-сенсором. Диапазон измерения NO-сенсора 0 – 4000 ppm и может кратковременно достигать 5000 ppm, но это уменьшает срок жизни сенсора. Bias-напряжение подается на сенсор для достижения стабильности на длительное время раборы и для уменьшения перекрестной чувствительности на другие газы.

Принцип работы И/К ячейки анализатора SWG 300
Модулированный И/К источник 2 Hz генерирует оптический луч длиной от 2 до 8 (μm). И/К луч подается на блок оптического детектора. И/К прозрачные линзы находятся на каждой стороне ячейки, для отделения газа от электроники. Четырехкратный пироэлектрический блок детектора имеет регуляцию температуры для сглаживания колебаний температуры и давления газовой пробы при измерениях. И/К луч, который не поглотился пробой газа поступает на газовый детектор. Имеется четыре полосовых оптических фильтра, настроенные на определенный газ (один фильтр опорный для компенсации источника излучения и загрязнения оптики). Луч прошедший через фильтр принимается четырьмя пироэлектрическими детекторами которые размещены в одинаковых корпусах. Они генерируют напряжение пропорциональное интенсивности излучения. Измерение и регулирование температуры блоком детектора сглаживает колебания температуры И/К-фильтров и детекторов. Выходной сигнал детекторов усиливается и мультиплексором передается на АЦП.

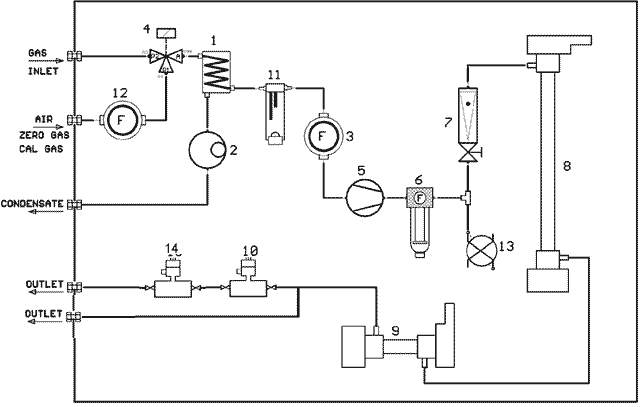

Функциональная схема анализа

1 Охладитель газа 2 Насос для конденсата 3 Фильтр газа (PTFE) 4 2/3 – ходовой магнитный вентиль 5 Газовый насос 6 Фильтр тонкой очистки 7 Расходомер с игольчатым вентилем 8 И/К-кювета для CO+SO2 9 И/К-кювета для CO+СO2+НС 10 Сенсор кислорода 11 Датчик сигнализации конденсата 12 Фильтр воздуха 13 Сигнализатор аварии прохода 14 NO - Сенсор

Дымовой газ засасывается через установленный в газоходе зонд и через газоотборные шланги с нагревом поступает в газоанализатор.


Предыдущая страница (1/3) - Следующая страница (3/3)
